Referenzprojekt Berlin: 5-geschossige Fluchttreppe unter außergewöhnlichen Bedingungen realisiert
Projekt-Steckbrief
📍 Standort: Berlin
🏢 Objekt: Mehrfamilienhaus
📏 Höhe: 15,90 m
⚖️ Gewicht: 4.706 kg
🔩 Bauteile: ca. 70 Einzelteile
⏱️ Montagezeit: 5 Tage
✅ Freigabe: Berliner Prüfstatiker & Brandschutz
Wenn andere absagen, beginnt für uns die eigentliche Herausforderung
Im Laufe der Jahre durfte HU-Baustoffe zahlreiche Bauprojekte in Deutschland mit Baustoffen, Trockenbausystemen und Bauelementen beliefern. Doch manchmal entstehen aus bestehenden Kundenbeziehungen Projekte, die weit über die reine Materialbeschaffung hinausgehen.
So war es auch bei diesem außergewöhnlichen Projekt in Berlin, das von HU-Baustoffe gemeinsam mit erfahrenen Partnern umgesetzt wurde.
Ein langjähriger Kunde, den wir bereits mit Trockenbaumaterialien und Fenstern für sein Bauvorhaben beliefert hatten, trat mit einer besonderen Anfrage an uns heran:
Für ein Wohngebäude sollte eine Fluchttreppe geplant, gefertigt, geliefert und montiert werden. Das Problem: Mehrere angefragte Unternehmen hatten die Umsetzung aufgrund der schwierigen Rahmenbedingungen bereits abgelehnt.
Die Herausforderung

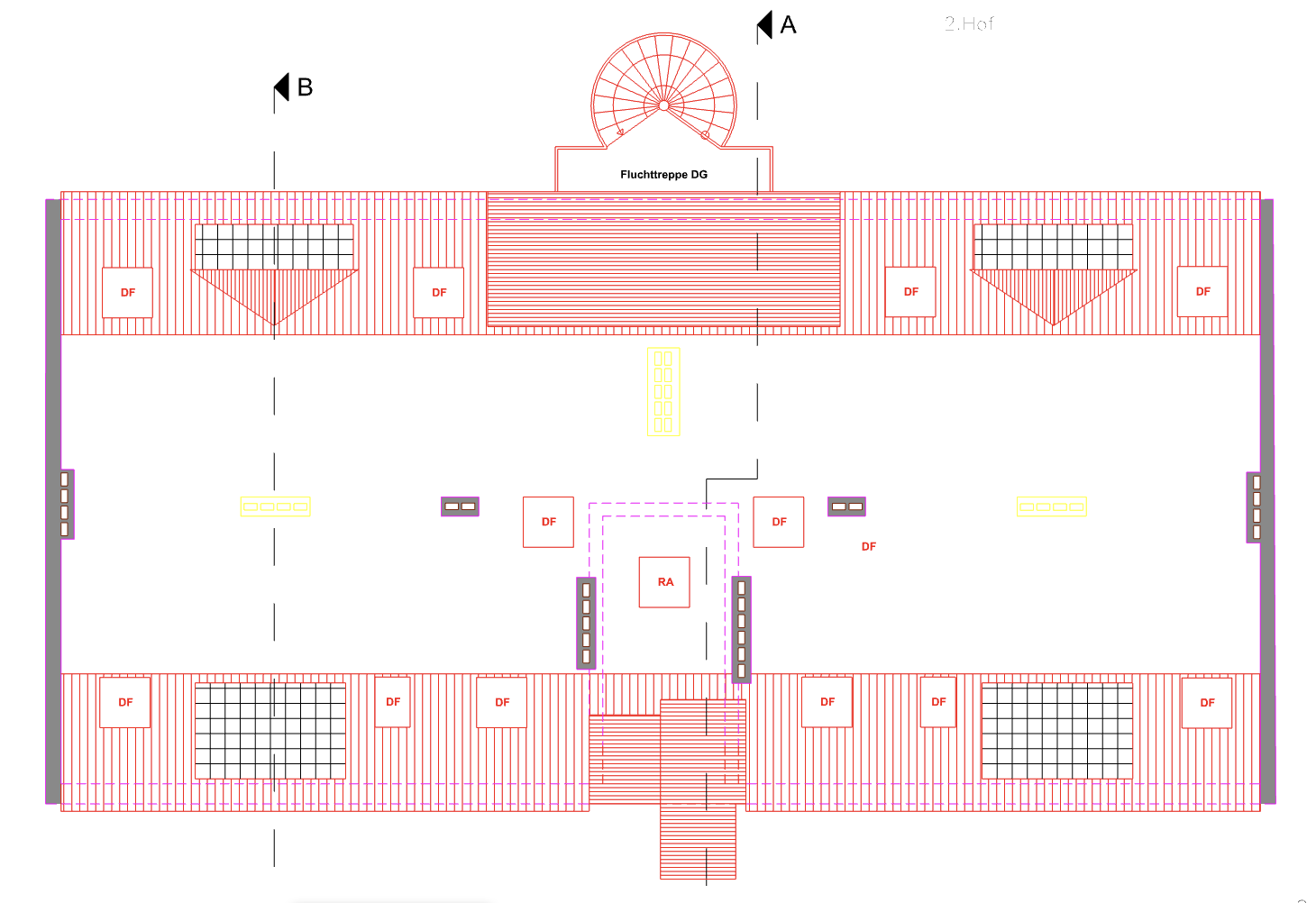

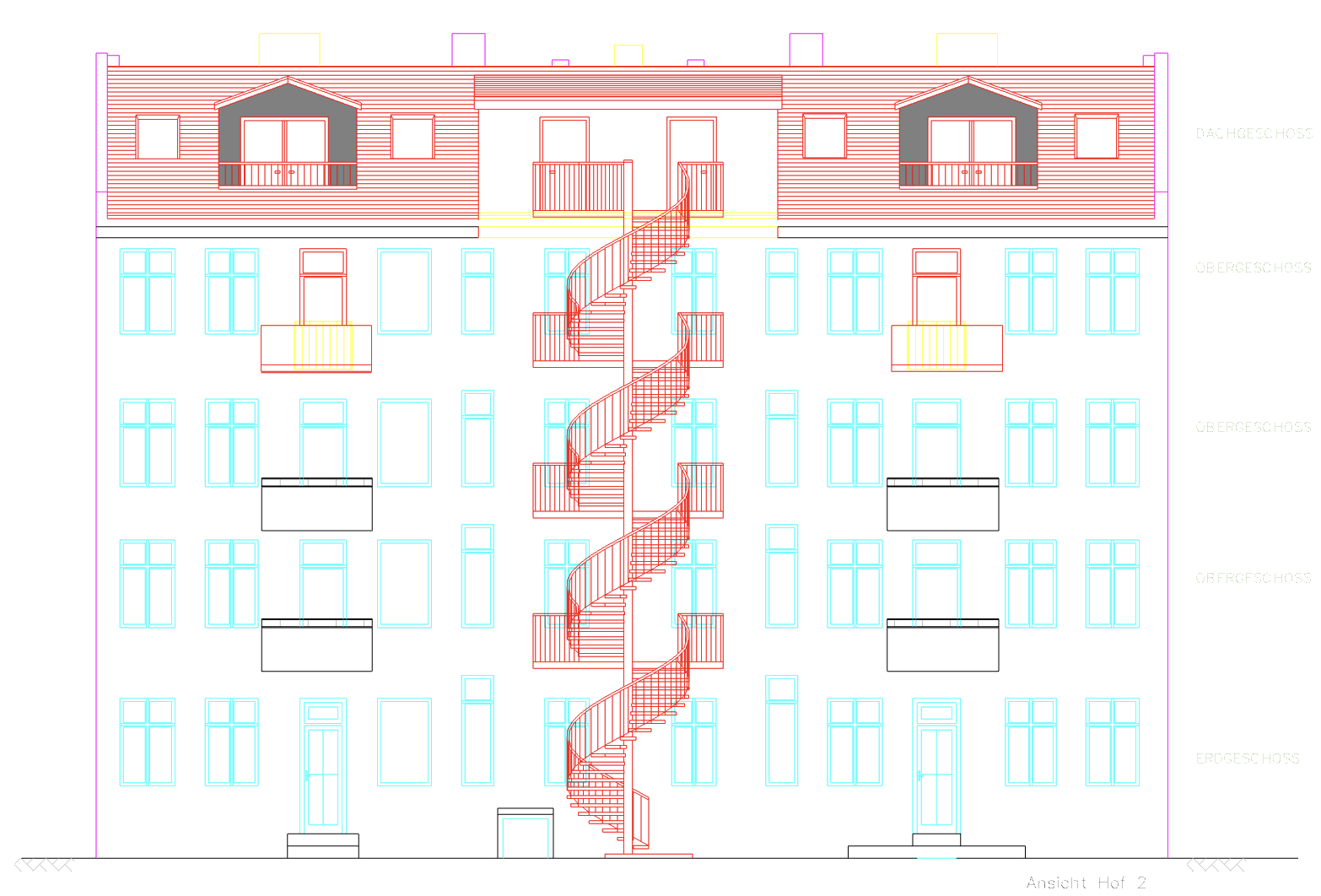

Zum Zeitpunkt der Anfrage existierte lediglich ein Entwurfsplan.
Zusätzlich musste die Konstruktion mehrere anspruchsvolle Anforderungen erfüllen:
Bereits in der Planungsphase war klar: Dieses Projekt würde höchste Anforderungen an Planung, Logistik und Ausführung stellen.
Für das Team von HU-Baustoffe war schnell klar, dass dieses Projekt nur mit einer sorgfältigen Planung und einer lückenlosen Koordination aller Beteiligten erfolgreich umgesetzt werden konnte.
Von der Idee zur fertigen Konstruktion

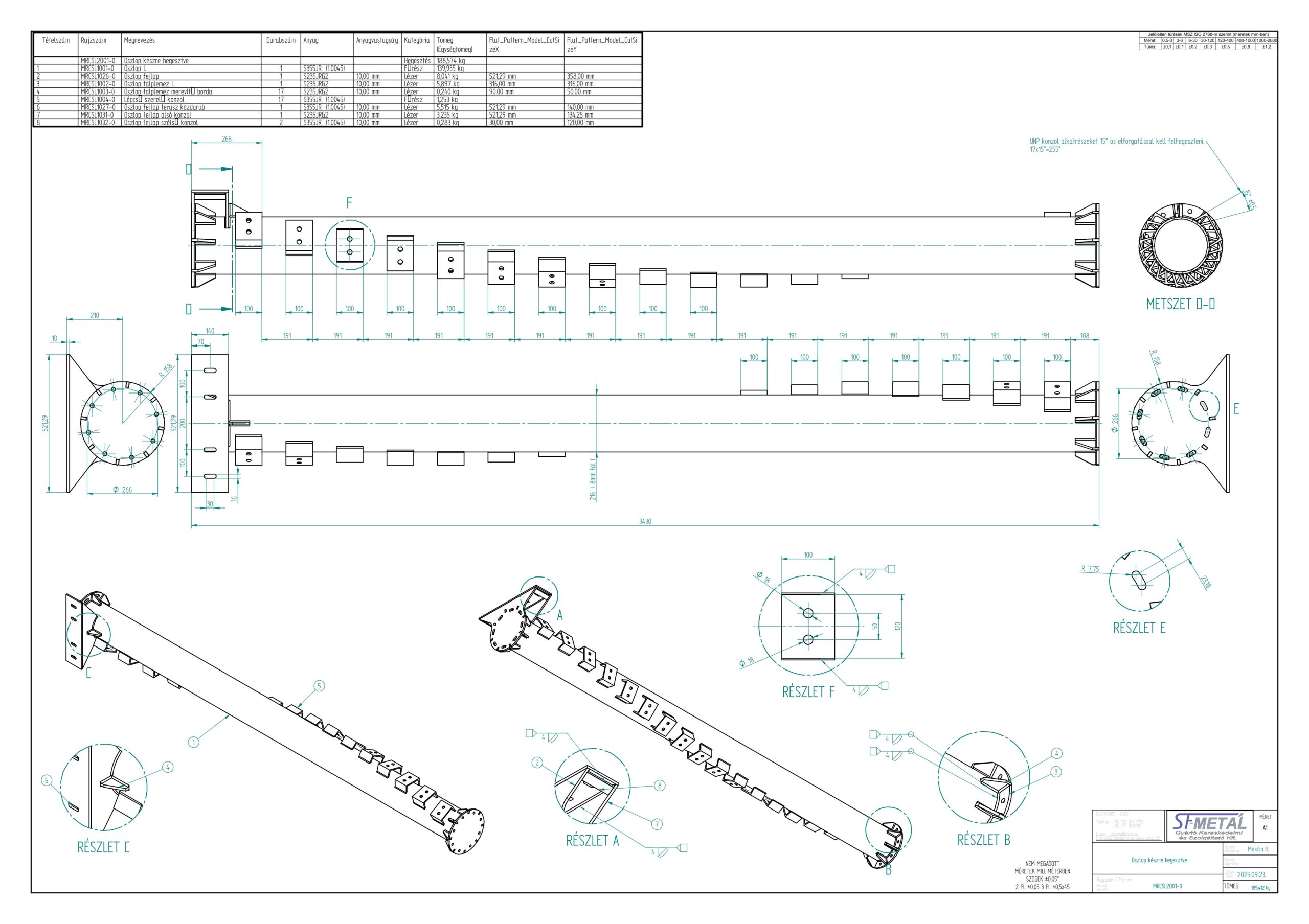

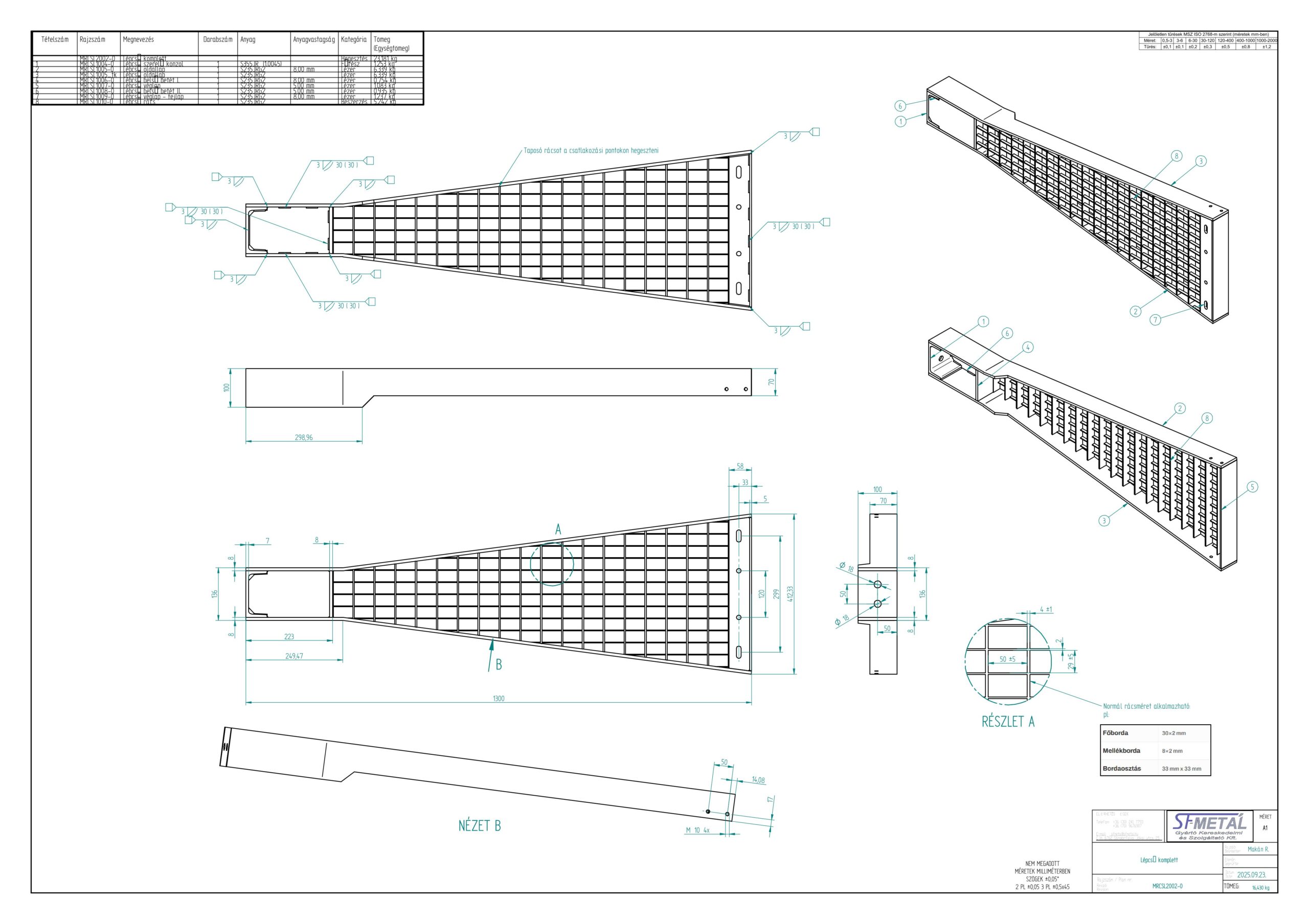

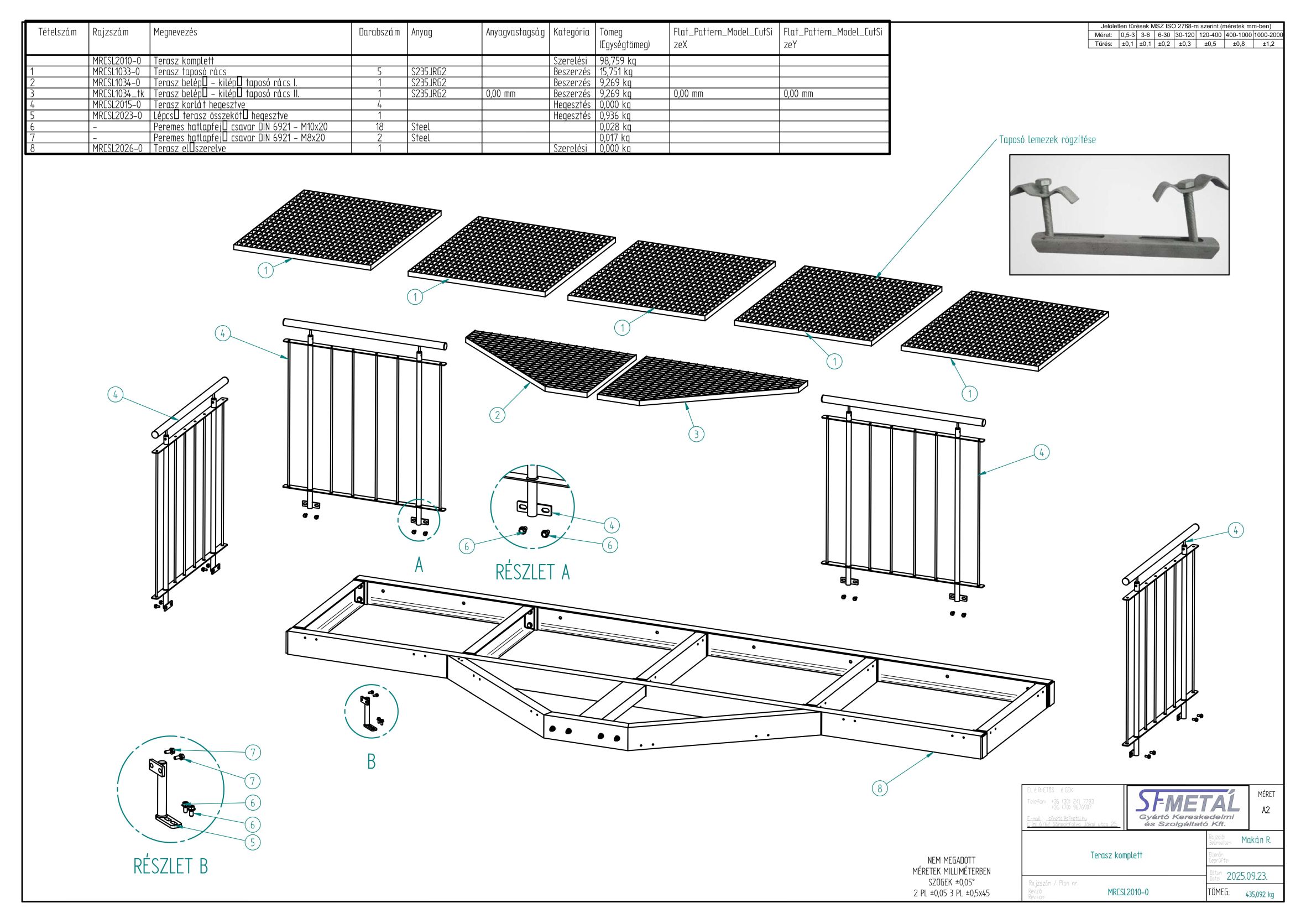

Nach der Angebotsphase begann unser Planungspartner mit der Erstellung der Fertigungszeichnungen.
Die komplette Konstruktion bestand aus rund 70 unterschiedlichen Bauteilen.

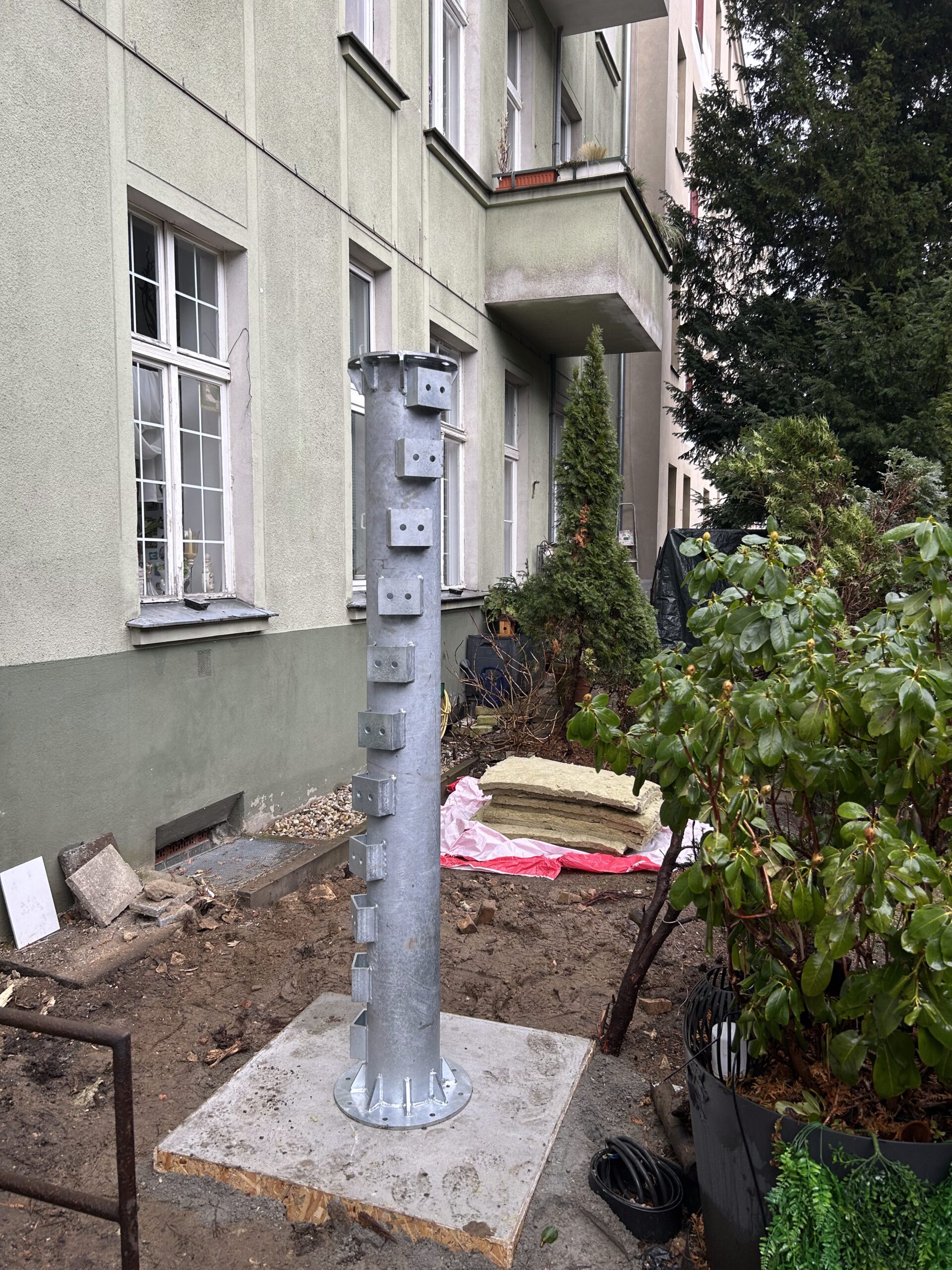

Gemeinsam mit dem Statiker und dem Architekten des Projekts wurden sämtliche Befestigungspunkte definiert. Besonderes Augenmerk lag dabei auf den Verankerungen am Gebäude sowie auf der Verbindung zum Fundament.
Für jede Befestigung wurden die geeigneten Schrauben- und Verbundsysteme entsprechend der vorhandenen Bausubstanz ausgewählt. Dabei unterstützten uns die örtlichen Fachplaner und Statiker des Bauherrn mit wertvollen Informationen.
Präzision bereits in der Werkstatt
Nach Freigabe der Fertigungszeichnungen begann die Produktion.

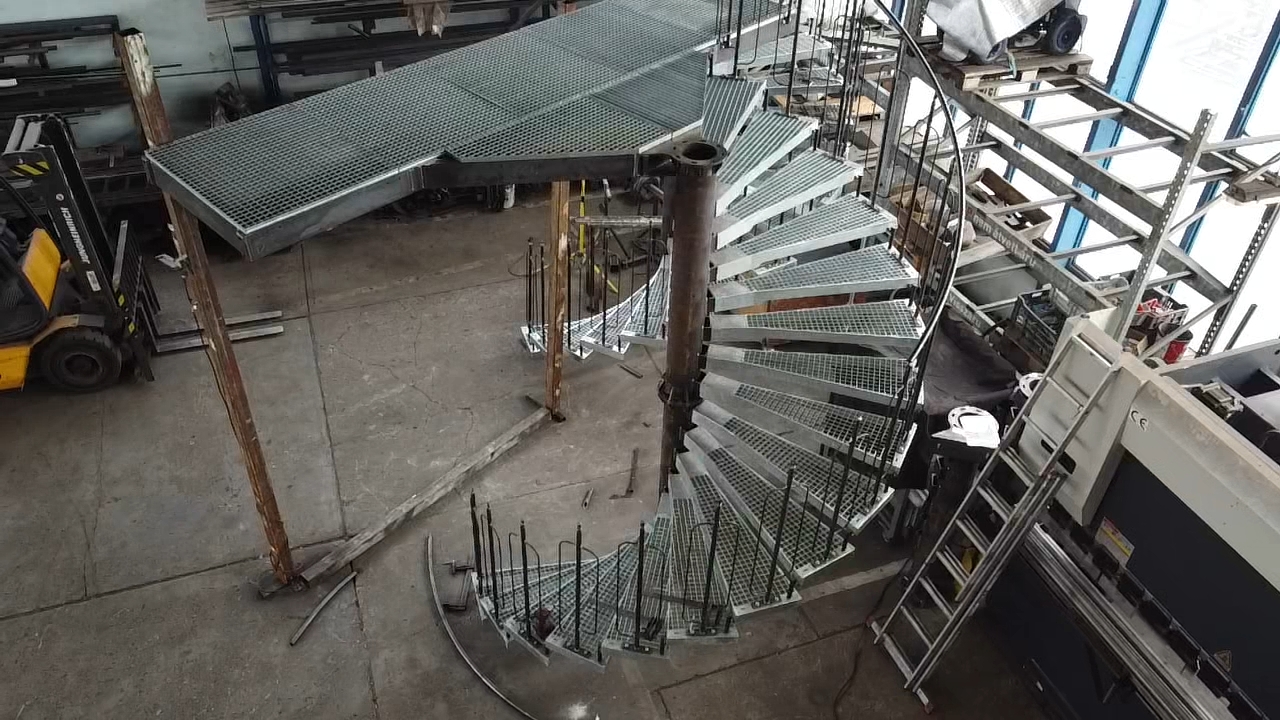

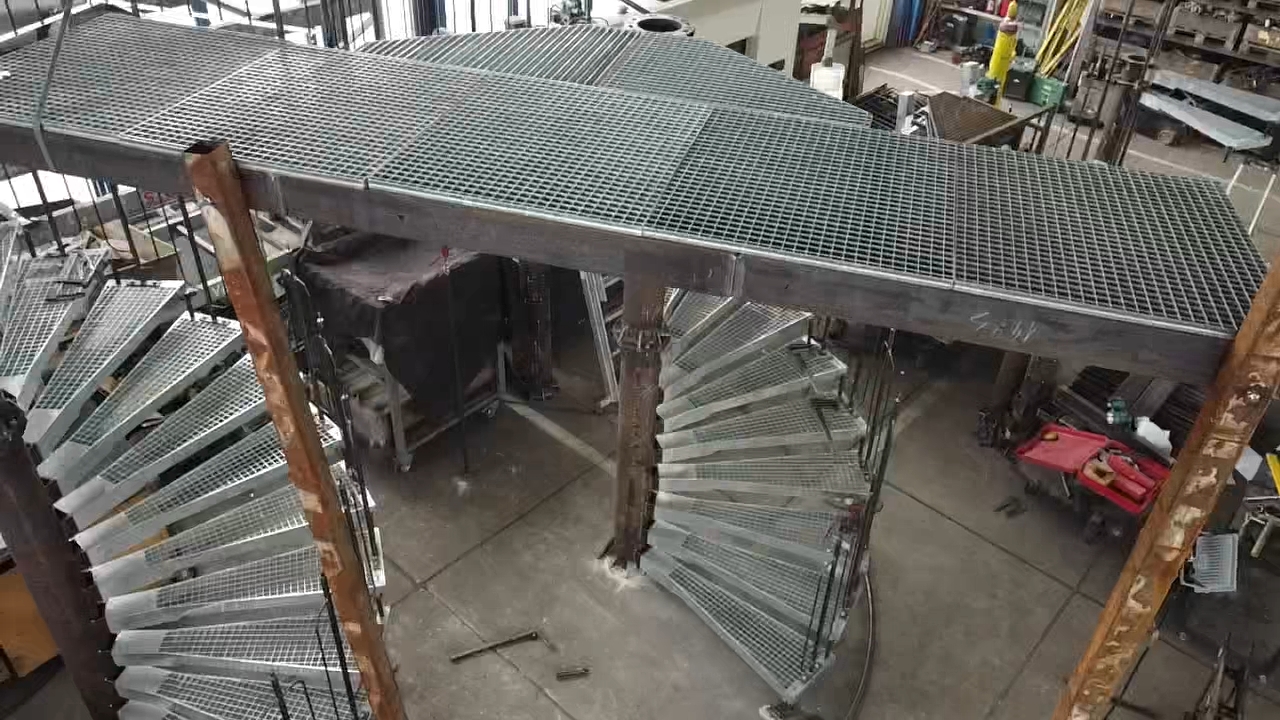

Alle Bauteile wurden sorgfältig gefertigt und anschließend unter Werkstattbedingungen vollständig vormontiert.
Auch die Geländerelemente wurden bereits in dieser Phase angepasst und gebogen.
Dieser Schritt war entscheidend, denn mögliche Abweichungen oder Anpassungen sollten nicht erst auf der Baustelle, sondern bereits während der Fertigung erkannt werden.

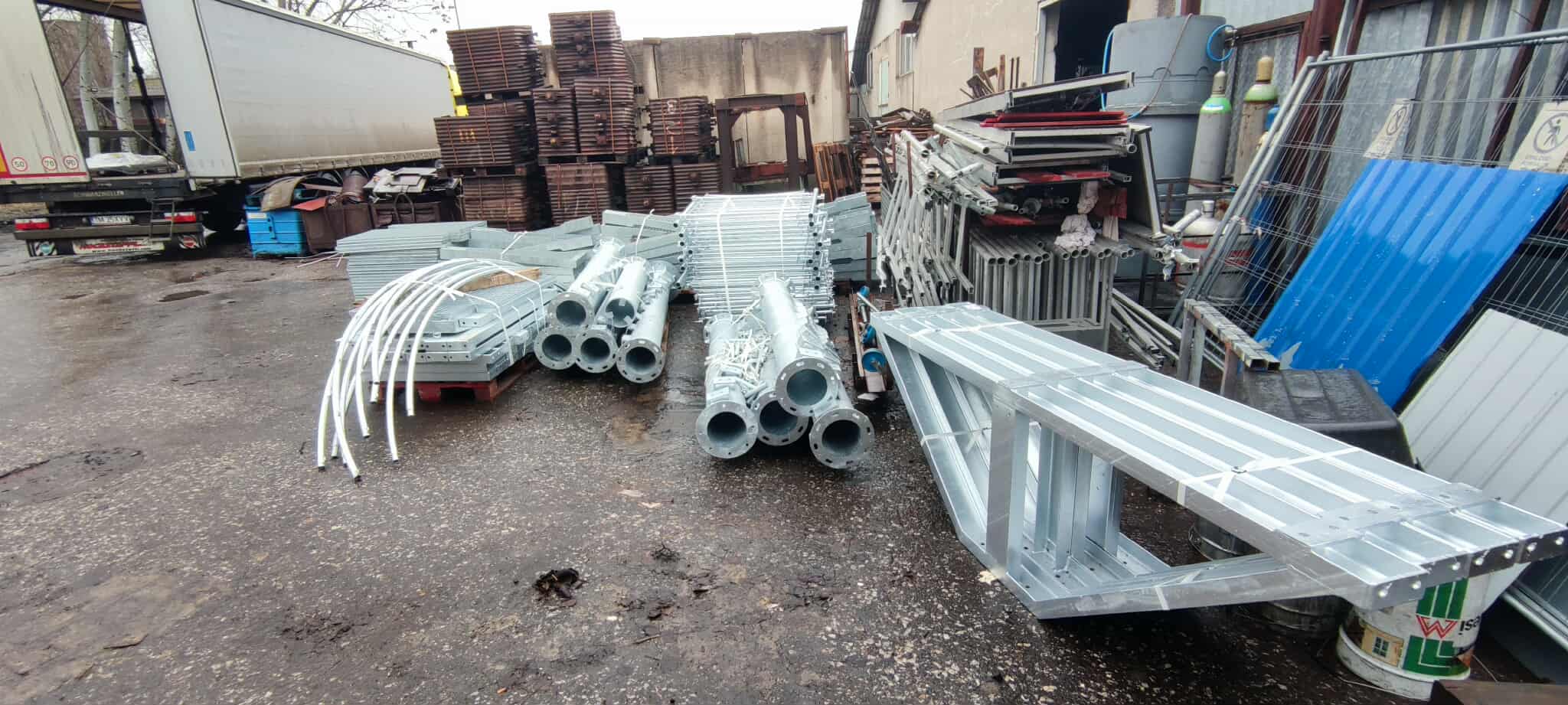

Erst nachdem sämtliche Bauteile perfekt zusammenpassten, wurde die gesamte Konstruktion zur Feuerverzinkung transportiert.
So konnte sichergestellt werden, dass die Fluchttreppe langfristig gegen Witterungseinflüsse geschützt ist und dauerhaft ihren Zweck erfüllt.
Logistik unter besonderen Bedingungen

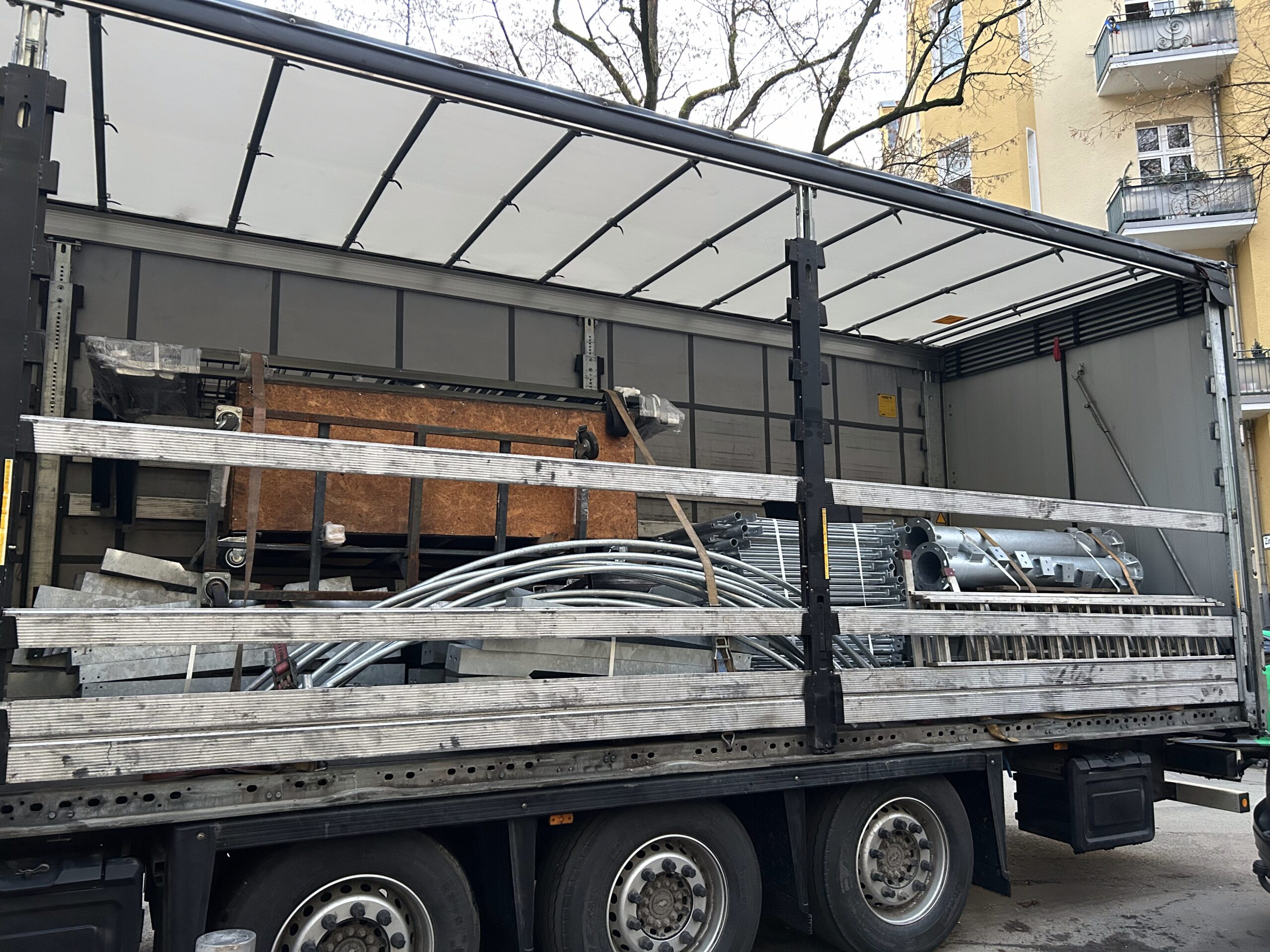

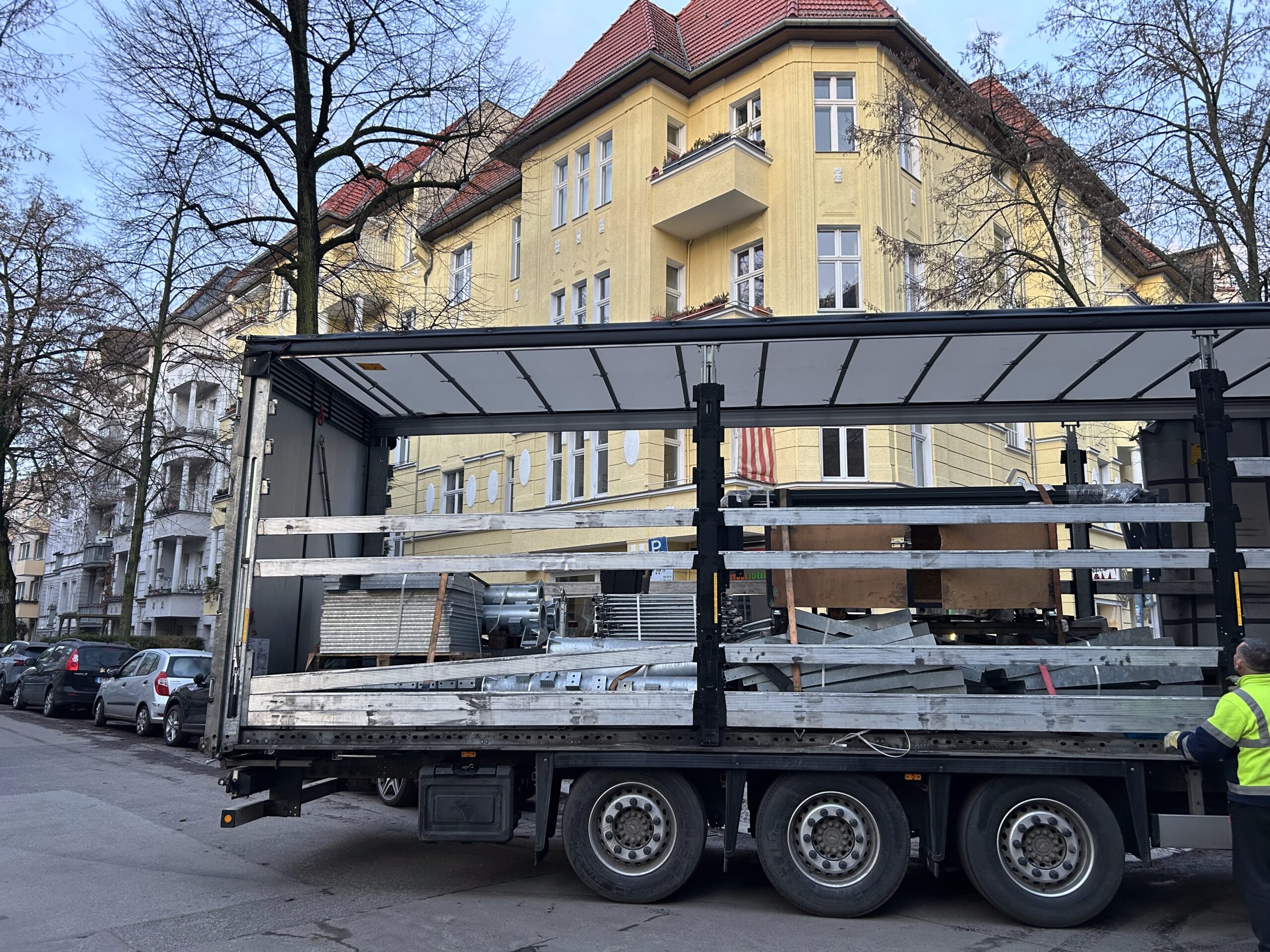

Nach Abschluss der Fertigung organisierte HU-Baustoffe die komplette Logistik und den Transport der gesamten Konstruktion nach Berlin.

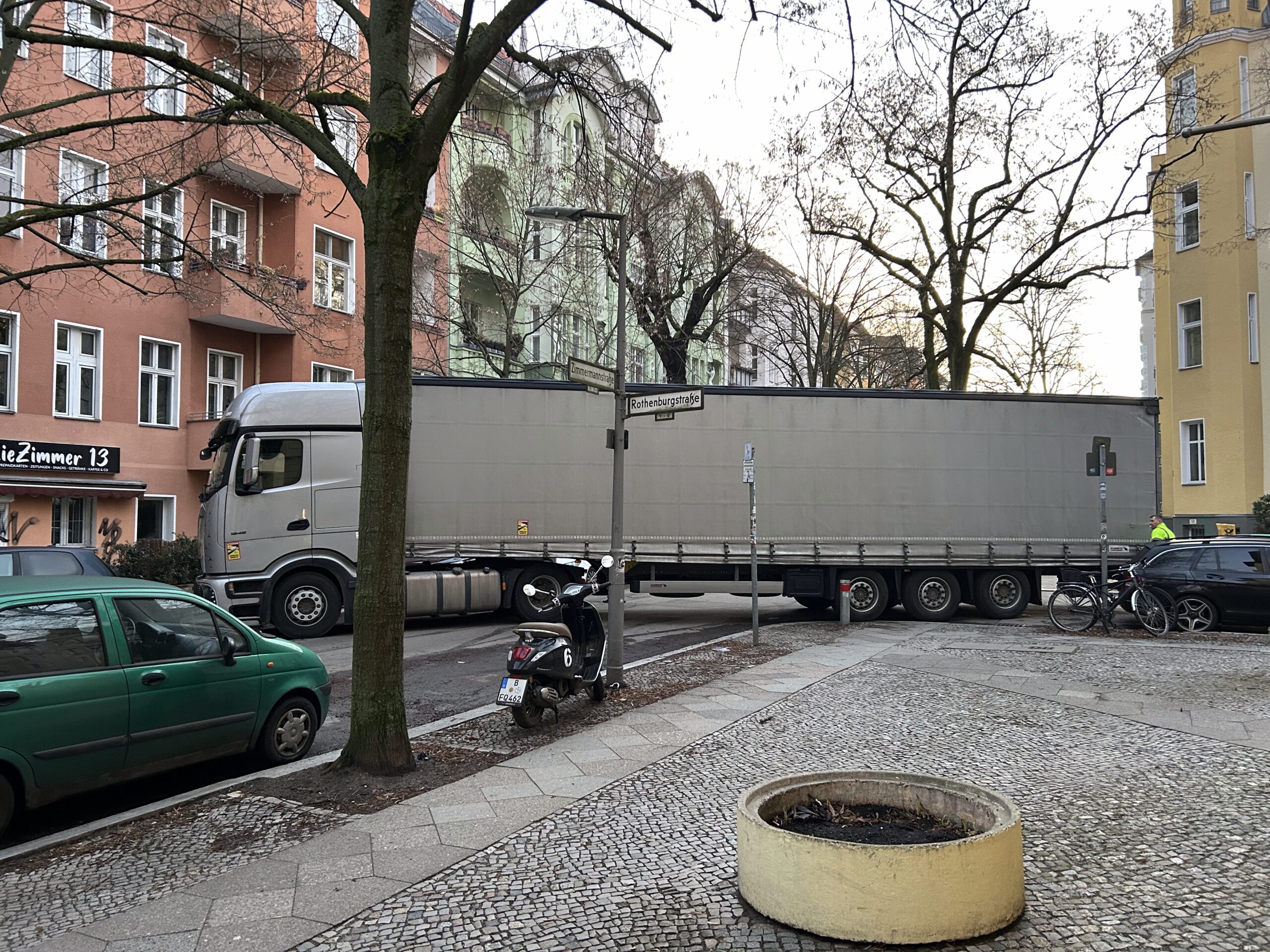

Bereits dieser Schritt erforderte eine präzise Planung, da die Anlieferung im innerstädtischen Bereich erfolgen musste.
Vor Ort begann die eigentliche Herausforderung:
Jedes einzelne Bauteil musste zunächst in den Innenhof transportiert werden. Von dort aus erfolgte der Weitertransport durch einen Keller bis an den endgültigen Montageort.
Maschinelle Unterstützung stand dabei nicht zur Verfügung.

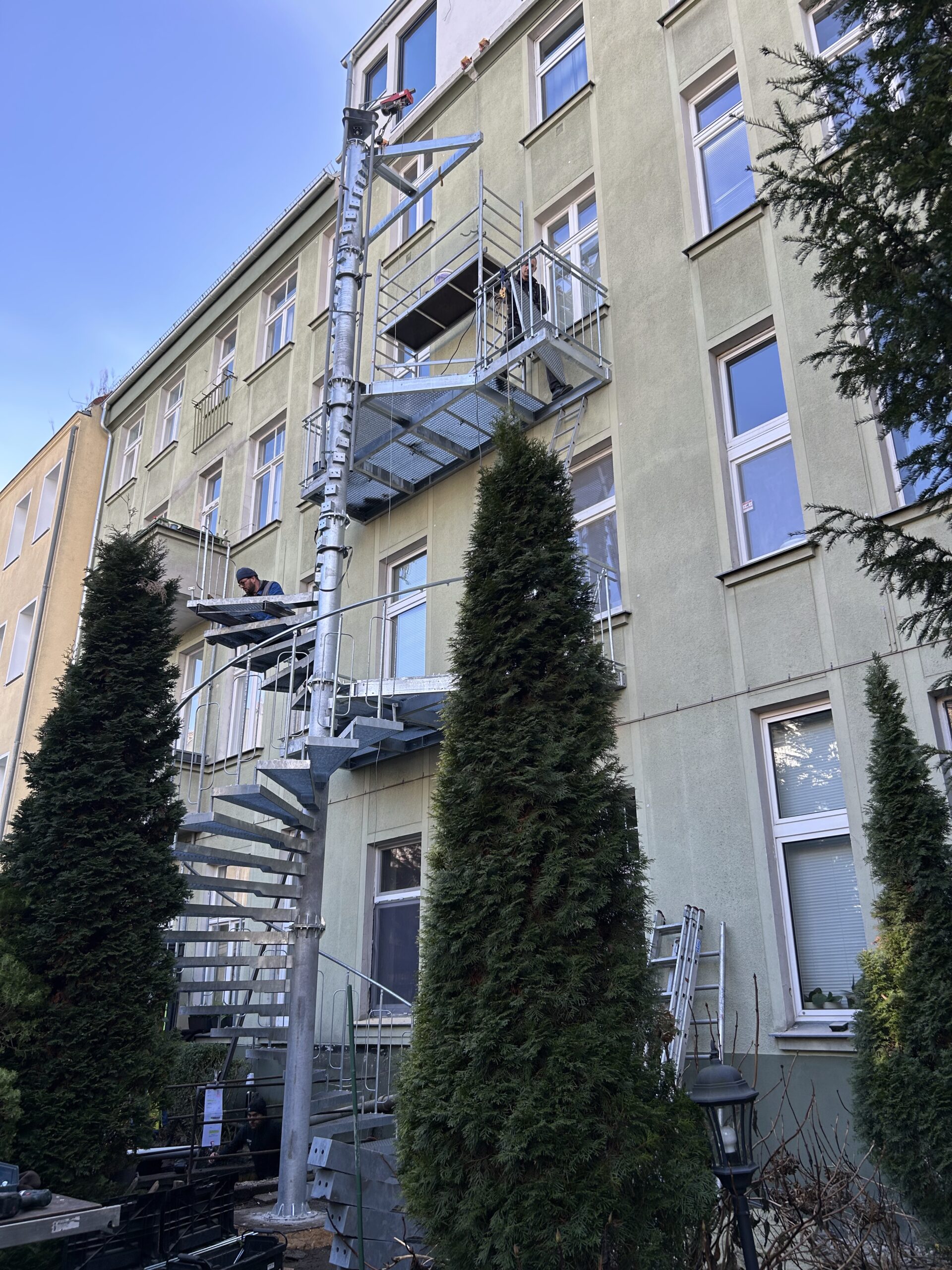

Montage mit Industriekletterern

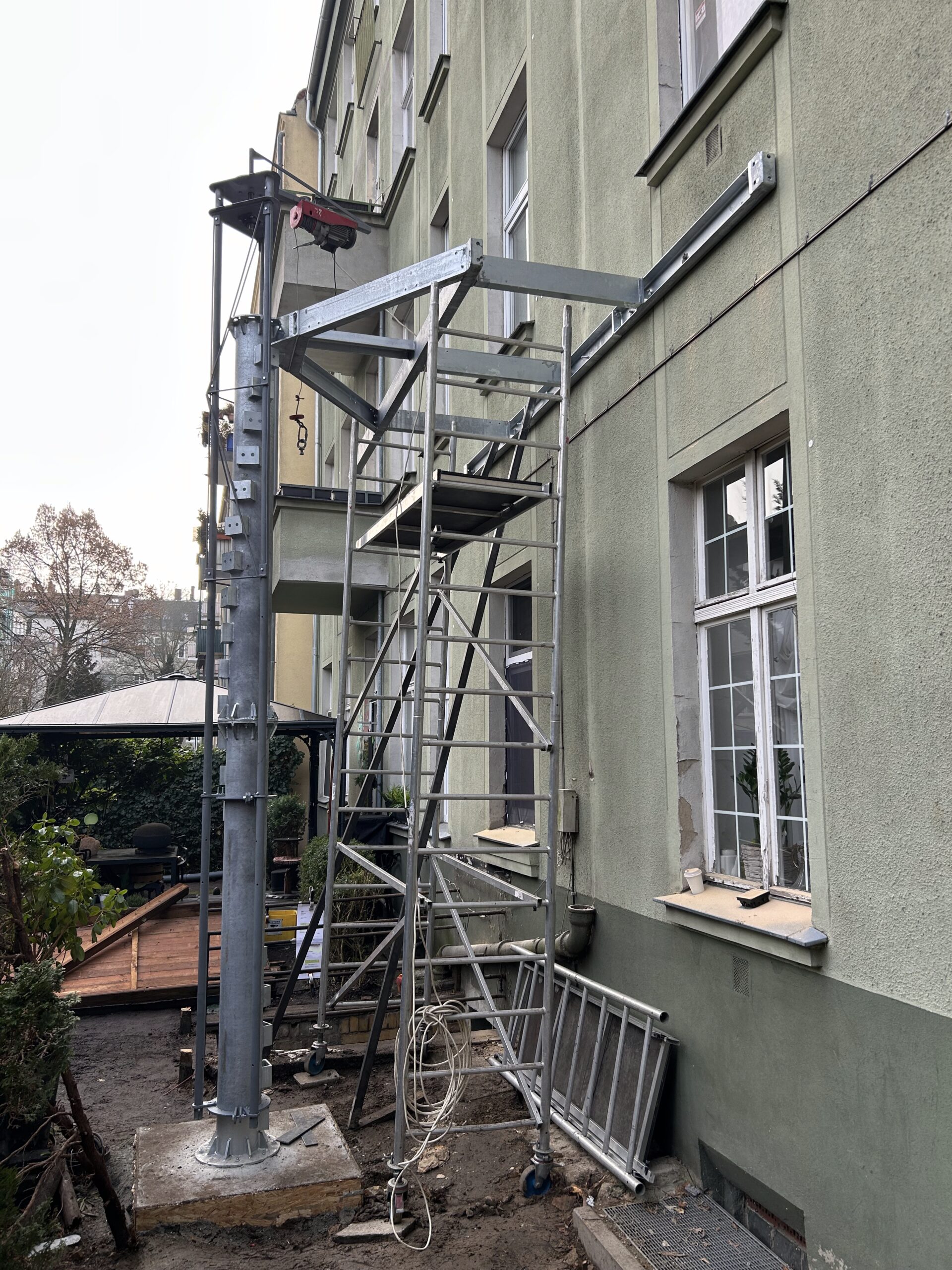

Für die Montage entwickelte unser Partner eine spezielle Hebevorrichtung, die direkt am zentralen Tragrohr der Treppe befestigt wurde.
Dadurch konnte die bereits montierte Konstruktion als Grundlage für die jeweils nächste Ebene genutzt werden.
Gemeinsam mit Industriekletterern entstand die Fluchttreppe Stück für Stück – Geschoss für Geschoss.
Auch während der Montagephase koordinierte HU-Baustoffe sämtliche Abläufe zwischen Fertigung, Logistik, Baustelle und Projektbeteiligten.
Die Montage vor Ort dauerte insgesamt fünf Tage.

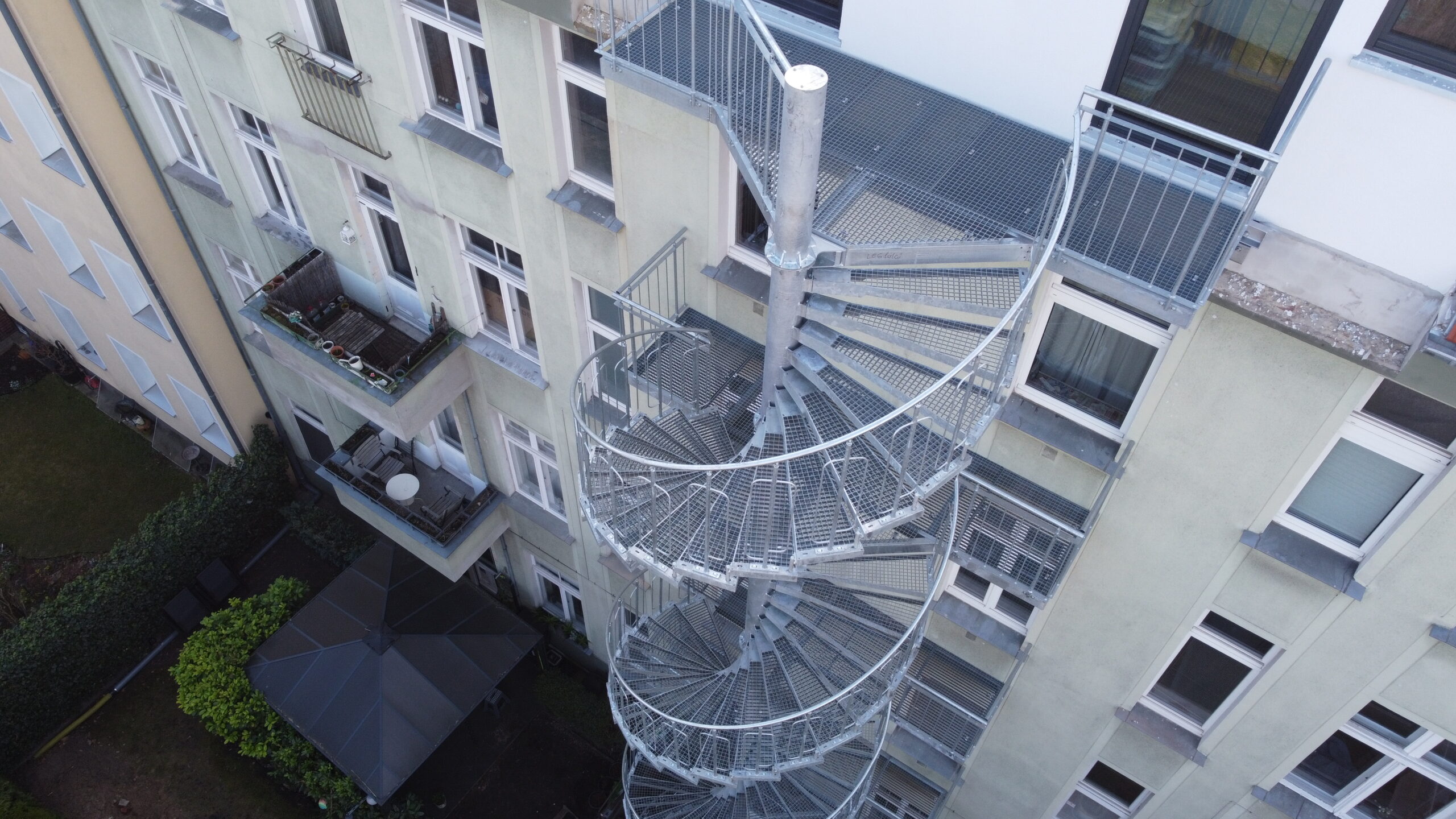

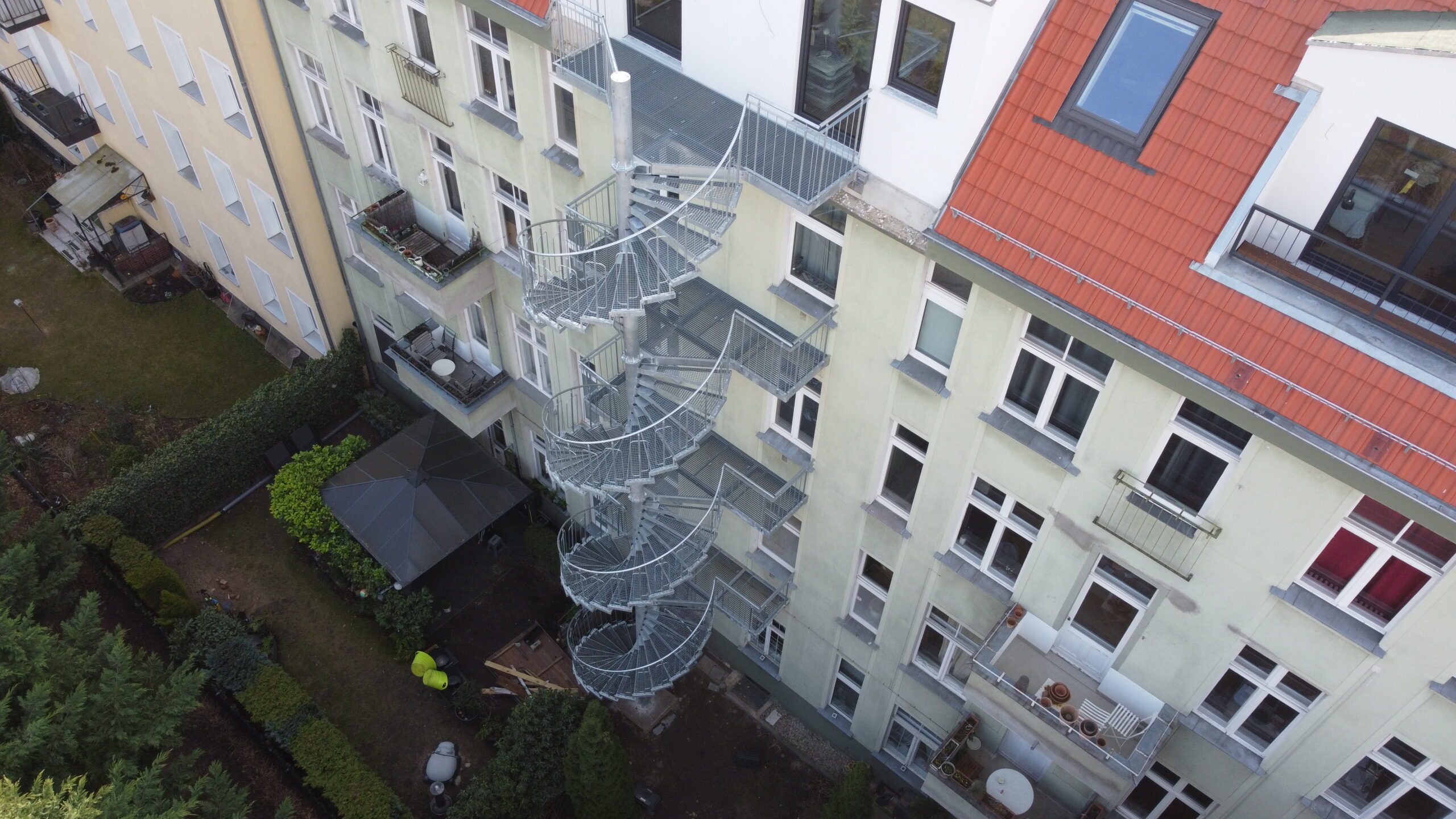

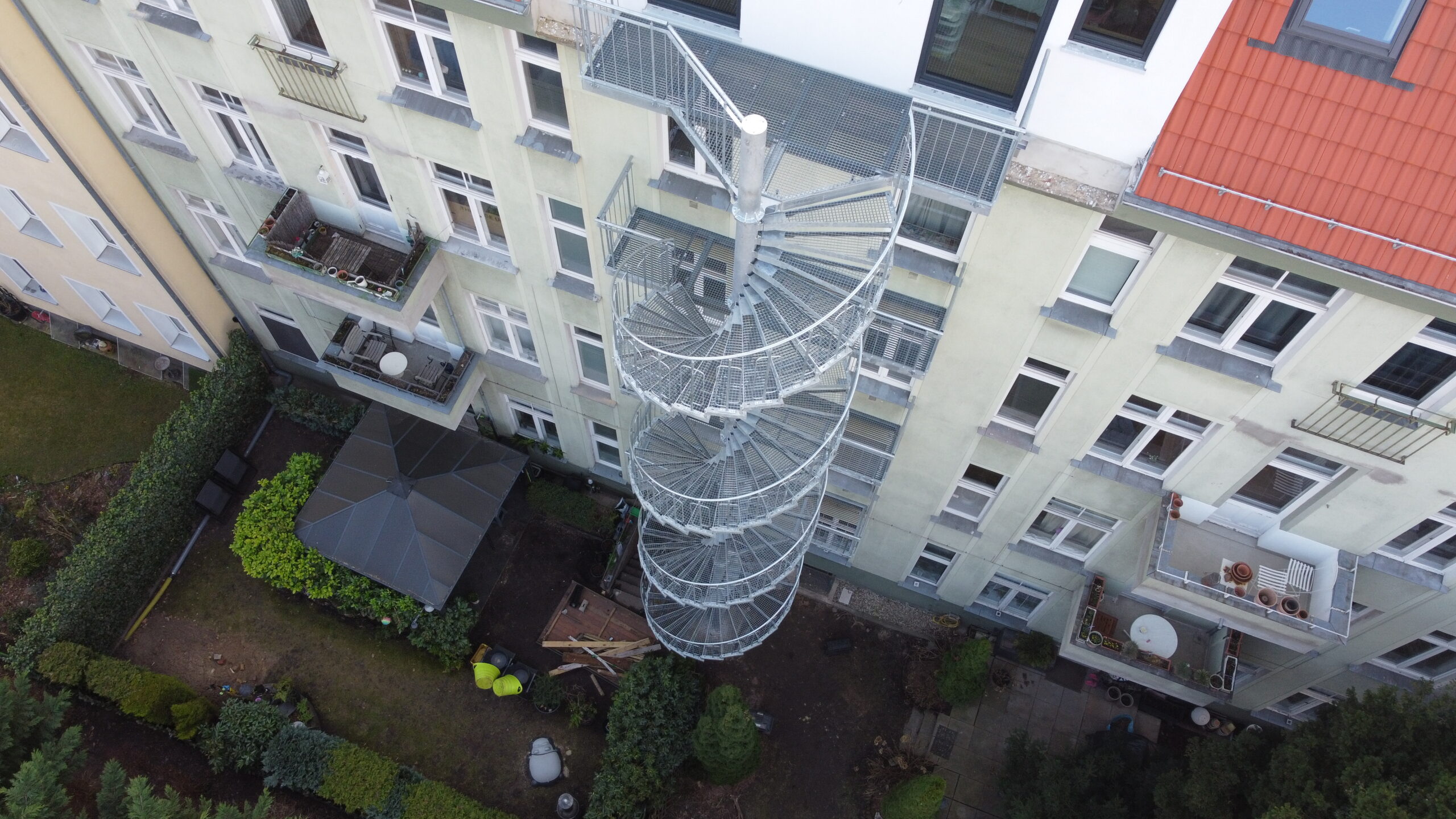

Das Ergebnis
Die fertige Konstruktion erreicht folgende Abmessungen:
Trotz der schwierigen Rahmenbedingungen konnte das Projekt termingerecht und gemäß den Vorgaben umgesetzt werden.
Sicherheit ohne Kompromisse
Bei einer Fluchttreppe reicht eine erfolgreiche Montage allein nicht aus.
Eine Konstruktion, die im Ernstfall Menschenleben retten soll, muss sämtliche gesetzlichen und technischen Anforderungen erfüllen.
Dafür wurde eine 87-seitige statische Dokumentation erstellt.
Die Berechnungen berücksichtigten unter anderem:
Jedes Detail der Konstruktion wurde nachvollziehbar dokumentiert und geprüft.
Das Ergebnis:
Sowohl der Berliner Prüfstatiker als auch die zuständigen Stellen des Brandschutzes haben die Konstruktion geprüft, freigegeben und die erforderlichen Genehmigungen erteilt.
Damit wurde bestätigt, dass die Fluchttreppe sämtliche technischen und sicherheitsrelevanten Anforderungen erfüllt und im Ernstfall zuverlässig ihren Zweck erfüllt.
Fazit
Dieses Projekt zeigt eindrucksvoll, wofür HU-Baustoffe steht: zuverlässige Projektabwicklung, durchdachte Logistik und die Bereitschaft, auch dort Lösungen zu finden, wo andere bereits an ihre Grenzen stoßen.
Von der ersten Anfrage über die Planung und Fertigung bis hin zur Lieferung, Montage und behördlichen Abnahme war eine enge Zusammenarbeit aller Beteiligten erforderlich.
Wir bedanken uns bei unserem Auftraggeber sowie allen Projektpartnern für das entgegengebrachte Vertrauen und die hervorragende Zusammenarbeit.
Gemeinsam konnten wir eine Lösung realisieren, die höchsten technischen Anforderungen gerecht wird und im Ernstfall Menschenleben schützen kann.
